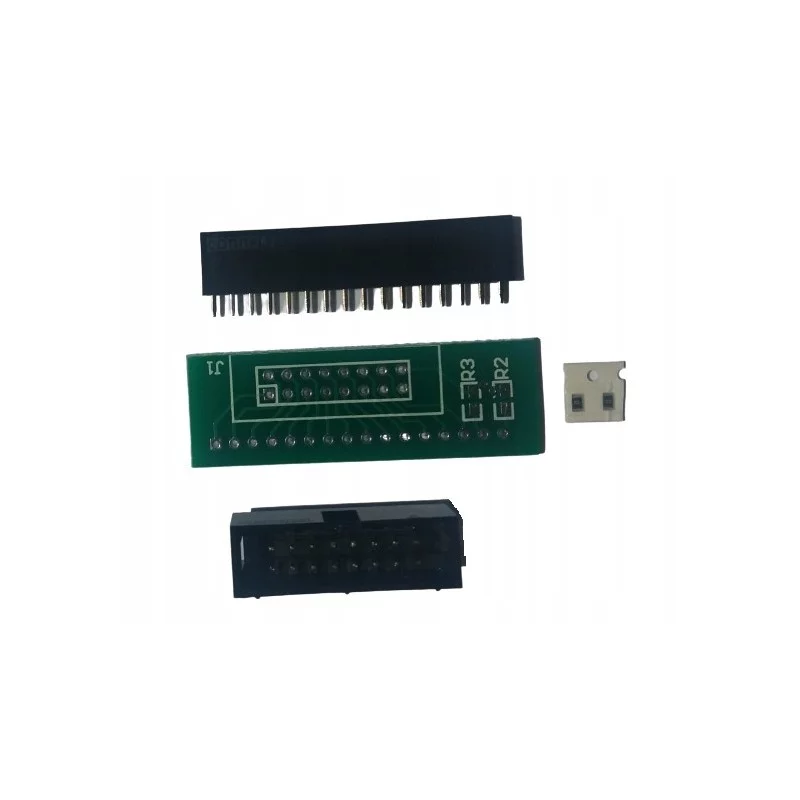

Adapter złącza wyświetlacza LCD 1x16 na IDC16.

Adapter złącza wyświetlacza LCD 1x16 na IDC16.

Służy pod podłączania wyświetlacza LCD bezpośrednio pod taśmę zakończoną złączem 2x8.

Umożliwia podłączenie wyświetlaczy mających plus podświetlania na pinie 15 a minus na pinie 16, jak również wyświetlaczy z polaryzacją odwrotną (15 minus, 16 plus). W pierwszym przypadku montuje się rezystory na R1 i R4, w drugim przypadku R2 i R3.

Układ do samodzielnego montażu.

W skład zestawu wchodzą:

• płytka PCB
• złącze 1x16
• złącze 2x8
• rezystory 0om 2szt.
