Adapter LCD 1x16 na IDC16 LCD162IDC
MPN: LCD162IDC
9,00 zł
Brutto
W magazynie: 20
Adapter LCD 1x16 na IDC16 - płytka PCB z miedzią 1 oz, złocone styki o rezystancji kontaktowej < 1 mΩ, zakres temperatur operacyjnych -40 °C...+85 °C.
Przeznaczony do podłączenia wyświetlaczy LCD 1x16 z podświetleniem w systemach wbudowanych, panelach operatorskich i aplikacjach przemysłowych. Umożliwia montaż w prototypach i produkcji.
Obsługuje konfigurację podłączenia podświetlenia: + na pinie 15, - na pinie 16 (rezystory R1, R4) oraz odwrotną polaryzację (rezystory R2, R3).
Komponent przeznaczony do samodzielnego montażu.

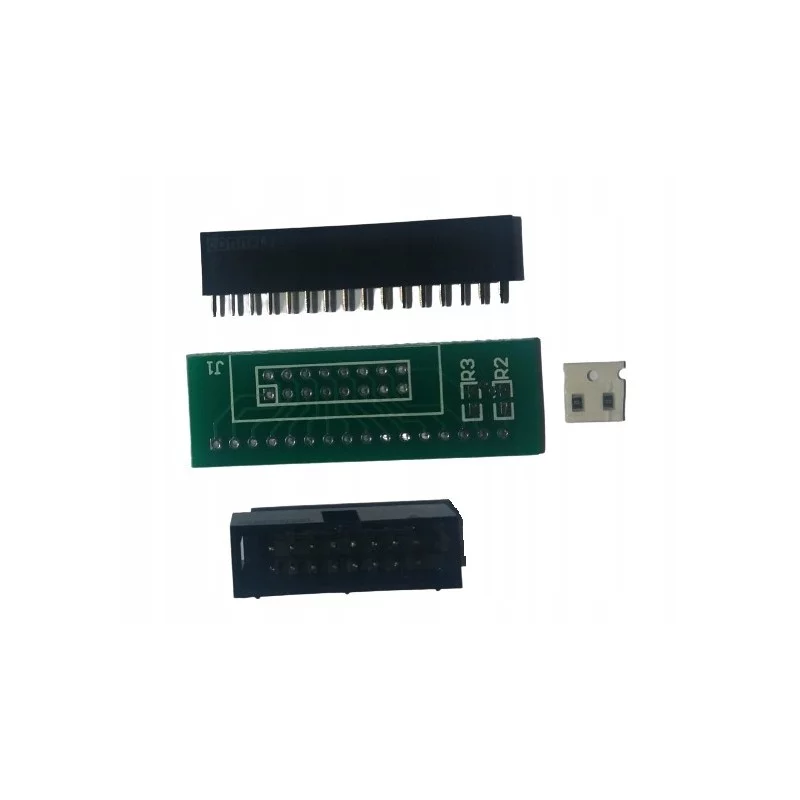

W skład zestawu wchodzą:
- płytka PCB
- złącze 1×16 (męskie)
- złącze 2×8 (żeńskie)
- rezystory 0 Ω - 2 szt.
| Parametr Techniczny | Wartość / Specyfikacja |
|---|---|
| MPN | LCD162IDC |
| Typ złącza | 1x16 (męskie) → 2x8 (żeńskie) |
| Liczba pinów | 16 |
| Rezystancja styków | <1 mOhm |
| Kompatybilność | LCD 1x16 z podświetleniem (pin 15/16) |
| Zestaw zawiera | płytka PCB, złącze 1x16, złącze 2x8, rezystory 0 Ohm 2 szt. |
